作者:施增斌
转自:养猪职业经理人
微信ID:YZZYJLR2016

(四)
猪场清粪系统设计

1、清粪系统工艺设计

猪舍
设计依据
清粪模式
工艺设计
隔离舍
隔离舍、后备舍、配种怀孕舍猪粪较多,公猪站空气质量要求较高,适宜采用刮粪模式。

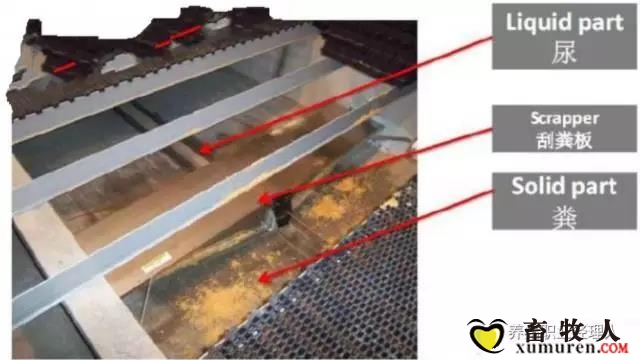

平板型刮粪模式


猪粪通过猪群踩粪穿过漏缝板缝隙,自由下落掉入粪沟,刮粪机定时启动将猪粪水刮出至室外粪沟,通过虹吸方式流入室外粪沟,进而流至污水处理池。
后备舍
配种怀孕舍
公猪舍
分娩舍
分娩舍、保育舍猪粪量较少,避免单元之间粪沟相通出现防疫问题,
液泡粪
保育舍




2、清粪系统设施配置

规模
类型
猪舍
漏粪板
粪沟/粪池
设备








12万头
平板型刮粪
隔离舍
水泥漏缝板3m/块
_12_条粪沟,宽2.8m,深1m
_6_套纵向平板刮粪设备
后备舍
水泥漏缝板3m/块
_8_条粪沟,宽2.8m,深1m
_4_套纵向平板刮粪设备
配种怀孕舍
水泥漏缝板3m/块
_6_条粪沟,宽2.8m,深1m
_3_套纵向平板刮粪设备
公猪舍
水泥漏缝板3m/块
_4_条粪沟,宽2.8m,深1m
_2_套纵向平板刮粪设备
平板型刮粪
分娩舍
水泥漏缝板2.4m/块
_33_条粪沟,宽2.2m,深1m
液泡粪
保育舍
水泥漏缝板3m/块
_12_条粪沟,宽2.8m,深1m
液泡粪

(五)环控系统设计

1、设计依据

  在夏秋季炎热天气,配置风机、水帘降温,猪舍室内温度须控制在猪群舒适范围,通风采用纵向大通风模式,通过大风速产生风冷效应,降低猪的体感温度。在冬季寒冷天气,配置天花通风窗及地沟风机、风机通风换气,猪舍室内换气量高于猪群最小呼吸量。春秋冬季通风量平缓变化,通风模式平滑过渡,不对猪只造成应激。

  由能量守恒定律可建立模型“猪群产热+围墙传递室外热量+屋面传递室外热量-通风带走热量-水帘带走热量-室内水汽蒸发带走热量=室内热量 ”,室内热量的控制决定室内温度的变化。通过增加建筑材料隔热性能,利用风机水帘等方式可达到降低温度的目的。

猪舍室内温度控制表


猪舍
室内温度(摄氏度)
舒适范围
高临界
低临界
配种怀孕舍
15-20
27
10
分娩舍
18-22
27
10
保育舍
20-25
30
16
隔离舍
15-23
27
13
公猪站
15-20
25
13

猪舍室内通风量控制表


猪舍
寒冷时最低通风量(m3/h·头)
炎热时最低通风量(m3/h·头)
配种怀孕舍
30
510
分娩舍
53
850
保育舍
5
65
隔离舍
15
200
公猪站
35
510

注:数据来源于《GBT 17824.3-2008 规模猪场环境参数及环境管理》


2、环控系统工艺设计

1)华中地区设计标准

猪舍
工艺设计
夏季模式
冬季模式
春秋季模式
吊顶
不吊顶
吊顶
不吊顶
后备舍
纵向通风
垂直通风
侧墙进风
纵向+垂直
隔离舍
纵向通风
垂直通风
侧墙进风
纵向+垂直
配种怀孕舍
2栋式
纵向通风
垂直通风
侧墙进风
纵向/横向+垂直
分娩舍方案一
2栋式
纵向通风
垂直通风
侧墙进风
纵向+垂直
分娩舍方案二
地沟通风(选配,不在高温高湿地区采用)
保育舍
纵向通风
垂直通风
侧墙进风
纵向+垂直

各猪舍夏季炎热时期采用纵向通风模式,开启水帘和风机,从水帘处进风,山墙风机排风换气,利用水帘蒸发和风冷效应实现通风降温;冬季低温时期采用垂直通风模式,开启天花进风窗和部分山墙风机地沟风机,关闭水帘进风口。既满足猪只最小通风量需求,又避免冷应激和热量散失。春秋季节采用纵向/横向+垂直通风模式,根据外部气候温度变化平缓过渡通风模式,进风口在天花进风口和水帘进风口之间逐步切换。

a、 配种怀孕舍、  隔离舍、公猪舍、后备舍


两栋式配怀舍夏季纵向通风


隔离舍、公猪舍、后备舍夏季纵向通风


猪舍冬季垂直通风(屋檐口进风,新鲜空气经天花进入舍内,污气由风机抽走)

b、栋式分娩舍夏季纵向通风


保育舍夏季纵向通风


  考虑南方及中部地区高温高湿气候,夏季分娩舍采用纵向通风;夏季开启水帘,新鲜空气降温;冬季关闭水帘,新鲜空气直接进入屋檐口,冬季新鲜空气由天花小窗进入猪舍,污气由风机抽走。保育舍夏季纵向通风,其他季节与分娩舍一致。




4、环控系统设备配置

规模
猪舍
设备
南方中部地区
15万头
配怀舍(配种区)
51"墙面风机
__6_台/栋
36"墙面风机
__2__台/栋
水帘
__37.8__m2/栋
天花小窗
__16__个/栋
配怀舍(饲养区)
51"墙面风机
__24__台/栋
36"墙面风机
__6__台/栋
水帘
__151.2__m2/栋
天花小窗
__51__个/栋
分娩舍
51"墙面风机
___2_台/单元
36"墙面风机
___2_台/单元
24"墙面风机
___2_台/单元
18"地沟风机
___2_台/单元
水帘
__20__m2/单元
天花小窗
__12__个/单元
侧风窗
0
隔离舍
51"墙面风机
__3__台/单元
36"墙面风机
__1__台/单元
24"墙面风机
__2__台/单元
18"墙面风机
__0__台/单元
水帘
__20.52__m2/单元
天花小窗
__12__个/单元
侧风窗
/
隧道进风窗
/
后备舍
51"墙面风机
__4__台/单元
36"墙面风机
__1__台/单元
24"墙面风机
___2_台/单元
水帘
__25.92__m2/单元
天花小窗
___14_个/单元
侧风窗
/
隧道进风窗
/

公猪舍(不在项目范围)
51"墙面风机

36"墙面风机

24"墙面风机

水帘

天花小窗

侧风窗

隧道进风窗

保育舍
36"墙面风机
__1__台/单元
24"墙面风机
__1__台/单元
18"地沟风机
__1__台/单元
天花小窗
__5__个/单元
侧风窗
/
滑帘板
/
